En el intrincado mundo de los tableros eléctricos y los centros de carga, frecuentemente surgen dos términos que son cruciales para la seguridad, la funcionalidad y el diseño del sistema:Orejetas principalesyOrejas del interruptor principal. Si bien pueden parecer similares, confundirlos puede generar especificaciones incorrectas, posibles riesgos de seguridad e inspecciones fallidas. Con más de dos décadas de experiencia en la industria de componentes eléctricos, nuestro equipo enWenzhou Kangshuai Electronic Co., Ltd.está íntimamente familiarizado con las diferencias matizadas entre estos componentes esenciales.
Esta guía profundizará en sus definiciones, aplicaciones, parámetros técnicos y los factores críticos que determinan cuándo utilizar uno u otro. Comprender esta distinción es fundamental para electricistas, ingenieros, contratistas y especialistas en adquisiciones que especifican y trabajan conTerminales para panelesa diario. El compromiso de nuestra fábrica con la fabricación de precisión garantiza que cada terminal que producimos cumpla con los más altos estándares de conectividad y seguridad, un principio que guía nuestra explicación aquí.
En el ámbito de los sistemas de distribución eléctrica, comprender la función precisa y la aplicación de un panel Main Lug Only es fundamental para instalaciones seguras y conformes. Como componente fundamental fabricado con precisión en nuestra fábrica, Wenzhou Kangshuai Electronic Co., Ltd., un panel Main Lug Only representa una filosofía de diseño específica centrada en la distribución en lugar de la protección primaria. En esencia, un panel MLO es un gabinete eléctrico que alberga un sistema de barras colectoras y disposiciones para múltiples disyuntores derivados, pero omite deliberadamente un dispositivo de protección contra sobrecorriente principal (OCPD) dentro de su ensamblaje.
Los "terminales principales" son precisamente los puntos de terminación robustos y de alto amperaje donde se conectan física y eléctricamente los conductores de alimentación entrantes de una fuente aguas arriba. Estos conductores ya están protegidos por un disyuntor y desconexión independiente, que podría ubicarse en una unidad combinada de medidor-principal, un tablero de distribución o un panel remoto que sirva como equipo de servicio para la instalación. La función principal y única del panel MLO es actuar como un punto de distribución centralizado, tomando una única alimentación de energía de gran capacidad y dividiéndola de manera eficiente en numerosos circuitos más pequeños y protegidos para iluminación, enchufes, maquinaria u otras cargas. Nuestras décadas de experiencia en la producción de estas interfaces de conexión críticas, nuestros Panelboard Lugs, nos han enseñado que su confiabilidad no es negociable, ya que soportan toda la corriente continua de todas las cargas posteriores combinadas.
Para comprender completamente un panel MLO, es necesario visualizar la ruta eléctrica. La energía ingresa al gabinete a través de un conducto o cable. Estos conductores de servicio o alimentadores ininterrumpidos, generalmente cobre o aluminio de gran calibre, se encaminan directamente a las terminales principales, que están montadas de forma segura y forman el comienzo del sistema de barras colectoras del panel. No hay ningún interruptor ni fusible en este camino dentro de la caja. Las propias orejetas, que nuestra fábrica mecaniza y plancha meticulosamente, son la puerta de entrada. Una vez terminada, la corriente fluye desde las terminales hacia las barras colectoras principales, que generalmente están hechas de cobre o aluminio estañado y corren verticalmente (en un panel residencial) u horizontalmente a través del gabinete.
Estas barras colectoras tienen puntos de conexión estandarizados donde se encajan los disyuntores derivados individuales. Luego, cada disyuntor protege su circuito dedicado. Esta arquitectura significa que toda la carga del panel, desde un único circuito de iluminación de 15 amperios hasta el consumo acumulativo de veinte de dichos circuitos, pasa a través de esas terminales principales. Por lo tanto, nuestras especificaciones de fabricación para terminales de panel en aplicaciones MLO priorizan varios factores clave más allá de la conductividad básica, que exploraremos en una lista detallada.
El uso de paneles MLO está muy extendido en escenarios donde la distribución eléctrica está separada de la protección de la entrada de servicio. En una casa unifamiliar típica, la desconexión del servicio principal podría ser un disyuntor de 200 amperios en una combinación de medidor exterior y principal. Desde allí, un conjunto de alimentadores corre hacia un subpanel dentro del garaje o sótano, que es un panel MLO. Este subpanel alimenta los circuitos derivados de la casa. En entornos comerciales e industriales, la aplicación se amplía.
Una instalación grande podría tener un tablero de distribución principal de 4000 amperios. Desde aquí, varios alimentadores de 400 o 600 amperios van a paneles de distribución MLO distantes ubicados cerca de grupos de cargas, como en diferentes pisos de fabricación o alas de oficinas. Este enfoque de "panel de distribución" reduce la caída de voltaje y simplifica el cableado. Otra aplicación especializada son las configuraciones de transferencia de generadores. El subpanel de carga crítica (alimentado desde un interruptor de transferencia automática) suele ser un panel MLO. Su protección y desconexión aguas arriba son manejadas por el interruptor de transferencia y el panel de servicio principal.
Nuestra función es proporcionar los terminales de panel que forman el corazón confiable de estas diversas instalaciones de MLO, garantizando que dondequiera que sea necesario dividir la energía de manera limpia y segura, el punto de conexión esté a la altura de la tarea. Nuestro equipo de ingeniería trabaja en estrecha colaboración con los fabricantes de paneles para personalizar las configuraciones de terminales para estos entornos variados y exigentes.
En contraste con el modelo de protección distribuida de los paneles MLO, un panel Main Breaker Lug encarna el principio de control y seguridad integrados. Este tipo de panel combina las funciones de entrada de servicio, protección primaria contra sobrecorriente, desconexión principal y distribución de circuito en un solo gabinete autónomo. Los "terminales del disyuntor principal" son específicamente los puntos de terminación ubicados en el lado de la línea (lado de la utilidad) del disyuntor principal integrado.
Los conductores de servicio entrantes del medidor de servicios públicos o de un transformador se conectan directamente a estos terminales. El disyuntor principal integrado, un gran dispositivo de disparo termomagnético o electrónico, proporciona las funciones cruciales de protección contra sobrecargas y cortocircuitos para todo el panel y sirve como desconexión de emergencia y mantenimiento para toda la energía aguas abajo. El lado de carga de este disyuntor principal está conectado al sistema de barras colectoras del panel, que luego alimenta los disyuntores derivados individuales. Este diseño significa que el panel en sí está clasificado como "Adecuado para uso como equipo de servicio" (SUSE), una designación NEC crítica. En Wenzhou Kangshuai Electronic Co., Ltd., fabricamos las orejetas que son parte integral de estos conjuntos de interruptores principales. Nuestra comprensión de la doble función, como punto de terminación de alta corriente y parte crítica de la ruta actual de un dispositivo de seguridad, informa cada aspecto de nuestro proceso de producción de estos terminales para paneles.
El camino eléctrico en un panel MBL tiene un punto de interrupción deliberado y protegido. La energía de la red pública ingresa al gabinete y se dirige inmediatamente a las terminales del lado de línea del disyuntor principal. Estas orejetas son parte del conjunto interno fijo del interruptor. Desde estos terminales, la corriente viaja a través de los contactos internos del interruptor, los elementos sensores y el mecanismo de disparo. En condiciones normales, los contactos están cerrados y la energía fluye hacia los terminales de carga del interruptor, que están conectados a las barras colectoras principales del panel. Si ocurre una falla (un cortocircuito) en cualquier lugar aguas abajo o si la carga total excede la clasificación del interruptor durante un período sostenido (una sobrecarga), el mecanismo interno se dispara, abriendo con fuerza los contactos y desconectando toda la energía a las barras colectoras y a cada circuito derivado. Este diseño integrado ofrece una jerarquía de seguridad clara.
El disyuntor principal protege las barras colectoras y los alimentadores de los subpaneles aguas abajo. Cada disyuntor derivado protege su carga y cableado de circuito específicos. Por lo tanto, los terminales del lado de la línea del disyuntor principal son el primer punto de contacto para la energía pública desprotegida. Su integridad es absoluta, ya que cualquier falla aquí, como una conexión suelta que cause un arco, ocurriría antes de la protección del interruptor principal y podría provocar un evento catastrófico. Es por eso que nuestra fábrica somete los terminales de panel destinados a aplicaciones de interruptores principales a pruebas aún más estrictas de ciclos térmicos y resistencia a cortocircuitos.
El panel MBL es el estándar indiscutible para equipos de servicios residenciales, comerciales y de industria ligera: el punto donde termina la responsabilidad de la empresa de servicios públicos y comienza la del propietario del edificio. El artículo 230 del Código Eléctrico Nacional (NEC) exige requisitos para los equipos de servicio, y un único interruptor principal que proporciona la desconexión del servicio es la forma más común y sencilla de cumplir. En una casa, es el panel principal del sótano o del garaje. En un edificio comercial pequeño, podría ser un panel de 400 amperios en un cuarto de servicio. Más allá de ser la desconexión del servicio, su naturaleza integrada ofrece importantes beneficios de seguridad y conveniencia para electricistas y socorristas: hay un interruptor claramente etiquetado para cortar toda la energía en el edificio (excepto cualquier fuente derivada por separado). Para los fabricantes de paneles que obtienen componentes, el uso de una unidad de disyuntor principal preensamblada con nuestras lengüetas de panel integradas garantiza un ensamblaje con certificación UL, lo que simplifica su propio proceso de listado.
Nuestra fábrica apoya a estos constructores proporcionándoles no solo componentes, sino también informes de prueba y documentación de certificación que atestiguan el cumplimiento del ensamblaje con estándares como UL 67 (Paneles) y UL 489 (Disyuntores de caja moldeada). La confiabilidad que incorporamos en cada terminal respalda la función de seguridad general de todo el panel de interruptores principal, una responsabilidad que asumimos con la mayor seriedad en Wenzhou Kangshuai Electronic Co., Ltd.
Si bien tanto los paneles MLO como MBL sirven para distribuir electricidad, la presencia o ausencia de un dispositivo de protección contra sobrecorriente principal integrado crea profundas diferencias en su operación, instalación, perfil de seguridad y tratamiento regulatorio. Estas diferencias no son meramente académicas; dictan prácticas del mundo real para electricistas, inspectores, ingenieros y administradores de instalaciones. Aprovechando nuestra amplia experiencia en el suministro de terminales de panel para ambas configuraciones, en Wenzhou Kangshuai Electronic Co., Ltd. podemos articular estas distinciones con claridad práctica.
La siguiente tabla comparativa detallada y el análisis posterior desglosan estas áreas críticas. Comprenderlos es esencial para especificar el tipo de panel correcto y garantizar una instalación segura que cumpla con los códigos y que funcione de manera confiable durante su vida útil. Nuestro compromiso es proporcionar componentes que satisfagan las distintas demandas de cada aplicación, ya sea la función pura de transferencia de energía de una terminal MLO o la función de entrada protegida de una terminal de interruptor principal.
| Aspecto de comparación | Panel de terminales principales solamente (MLO) | Panel de orejeta del disyuntor principal (MBL) |
| 1. Función y papel primarios en el sistema | Nodo de Distribución Pura.Su única función es dividir una única fuente de alimentación ya protegida en múltiples circuitos derivados. Es un intermediario en la cadena eléctrica. | Entrada de Servicio y Distribución Integrada.Funciona como punto de demarcación entre el cableado de servicios públicos y de las instalaciones, proporcionando protección primaria, desconexión y distribución en una sola unidad. |
| 2. Ubicación de la protección contra sobrecorriente para alimentadores de paneles | Exclusivamente Upstream.Los conductores que alimentan el panel MLO están protegidos solo en su fuente: el interruptor aguas arriba. La sección de cable desde ese disyuntor hasta las terminales MLO no tiene protección local. Una falla en este cable dependería del disyuntor aguas arriba para solucionarlo, lo que puede tener una configuración de disparo más alta debido a necesidades de coordinación. | Integrada y Local.El disyuntor principal proporciona protección directa contra sobrecorriente para los conductores de servicio exactamente donde terminan. El propio interruptor principal soluciona una falla en las orejetas o inmediatamente aguas abajo. |
| 3. Ubicación de la desconexión principal y procedimiento de emergencia | Remoto.Para desenergizar todo el panel MLO para mantenimiento o una emergencia, el personal debe ubicar y operar la desconexión aguas arriba. Esto podría ocurrir en una habitación diferente, en un piso diferente o en un área de servicios públicos cerrada con llave, lo que podría causar retrasos peligrosos. | Local e Inmediato.La desconexión principal está en la cara del panel. En caso de emergencia, cualquiera puede identificar y activar rápidamente el disyuntor principal para cortar toda la energía en el panel y sus cargas posteriores. Esta es una característica crítica para la seguridad de la vida. |
| 4. Requisitos y etiquetado del código NEC | Debe estar marcado como "Solo terminales principales" o equivalente.El NEC exige esta marca para alertar al personal de que no hay desconexión dentro del gabinete. No es ADECUADO PARA USO COMO EQUIPO DE SERVICIO a menos que esté específicamente listado y configurado como tal (poco común). Su instalación se rige por normas para subpaneles y alimentadores (artículos 215, 408 del CNE). | Marcado como "Apto para uso como equipo de servicio" (SUSE).Debe cumplir con todas las reglas de equipos de servicio en el artículo 230 de NEC, incluido el espacio de trabajo, los espacios libres y los requisitos de conexión a tierra/unión. La clasificación principal del disyuntor es la clasificación de servicio. |
| 5. Coordinación del sistema y disparo selectivo | Permite una mejor coordinación.Un ingeniero puede dimensionar selectivamente el disyuntor del alimentador aguas arriba para que sea más grande que la clasificación del bus del panel MLO para permitir un crecimiento futuro de la carga, o coordinar el disparo para que una falla en el ramal no corte la alimentación principal. La "falta" de un panel principal en el panel MLO es una característica para la flexibilidad del diseño del sistema. | La coordinación es con el suministro de servicios públicos.Las características de disparo del interruptor principal deben coordinarse con los dispositivos de protección de la red eléctrica aguas arriba. La coordinación aguas abajo se produce entre el interruptor principal y los interruptores secundarios. Una falla severa en un ramal podría disparar el principal, provocando un apagón total del panel. |
| 6. Análisis de costos y valor | Menor costo inicial del panel.El panel en sí suele ser menos costoso porque carece del conjunto de interruptor principal. Sin embargo, esto no tiene en cuenta el coste necesario del equipo de desconexión ascendente independiente. El costo total de instalación puede ser similar o mayor dependiendo del recorrido hasta el dispositivo ascendente. | Mayor costo inicial del panel, pero valor todo en uno.El costo del panel incluye el disyuntor principal. Para construcciones nuevas o un único punto de servicio, esta suele ser la solución más económica y sencilla, ya que agrupa todas las funciones necesarias. |
| 7. Espacio físico y distribución dentro del recinto | Maximiza el espacio para circuitos derivados.Sin un disyuntor principal grande que ocupe posiciones, un panel MLO a menudo puede albergar más disyuntores derivados en el mismo tamaño de gabinete físico. Esta es una gran ventaja en aplicaciones de modernización o con espacio limitado. | Espacio compartido con el dispositivo principal.El disyuntor principal ocupa espacio, normalmente entre las dos y cuatro posiciones superiores de un panel residencial. Esto reduce la cantidad de espacios disponibles para los disyuntores derivados, lo que a veces requiere un panel o un subpanel más grande. |
| 8. Clasificación de resistencia a la corriente de falla | Depende de la protección aguas arriba.El panel MLO y sus terminales deben tener una clasificación de interrupción (IR) o una clasificación de resistencia (SCCR) suficiente para la corriente de falla disponible en su ubicación. Esta clasificación es independiente pero debe ser >= la clasificación de interrupción del interruptor aguas arriba. | Calificación integrada.La clasificación de interrupción del disyuntor principal (por ejemplo, 22 kA, 65 kA, 100 kA) define la capacidad de corriente de falla del panel. Las terminales y el bus se prueban como parte de este conjunto para resistir las fuerzas magnéticas y el calor de una falla hasta que el disyuntor la solucione. |
Las implicaciones de seguridad surgen directamente de la diferencia de "desconexión local". En una instalación comercial, un electricista que trabaja en un subpanel MLO debe confiar en un procedimiento de bloqueo/etiquetado (LOTO) en una ubicación remota. Si esa desconexión no está bajo su control exclusivo (por ejemplo, alimenta otras cargas), el riesgo es mayor. Con un panel MBL, la desconexión está ahí, visible y controlable. Desde una perspectiva de seguridad contra incendios, una falla de arco en las terminales principales de un panel MLO podría ser más grave porque el interruptor aguas arriba puede tener un tiempo de eliminación más largo (debido a un retraso intencional para la coordinación) que el que tendría un interruptor principal por una falla en sus propios terminales. En la práctica, la resolución de problemas es diferente. En un panel MBL, si se pierde toda la energía, la primera verificación es el disyuntor principal. En un sistema con un panel MLO, una pérdida total requiere verificar el dispositivo remoto ascendente.
Nuestra fábrica diseña nuestros terminales de panel para mitigar los riesgos de falla en ambos escenarios, pero la arquitectura del sistema dicta los protocolos de seguridad que se deben seguir. En última instancia, la elección entre MLO y MBL no se trata de cuál es universalmente "mejor", sino de cuál escorrectopara el diseño específico del sistema eléctrico. Nuestra experiencia garantiza que las orejetas centrales de cualquiera de las opciones estén diseñadas para un rendimiento y seguridad óptimos en la función prevista.
Seleccionar la configuración de panel adecuada (MLO o MBL) es una decisión crítica que afecta la seguridad, el costo, la funcionalidad y el cumplimiento. No es una preferencia subjetiva sino una determinación sistemática basada en el diagrama unifilar eléctrico del proyecto, los requisitos del código y las limitaciones prácticas. En Wenzhou Kangshuai Electronic Co., Ltd., nuestro equipo de soporte técnico guía a los clientes a través de este proceso de decisión diariamente, ya que influye directamente en el tipo de terminales y conjuntos de paneles que deben pedir en nuestra fábrica. La siguiente guía completa paso a paso se basa en nuestras dos décadas de experiencia en la industria y está diseñada para ayudar a los ingenieros, contratistas y fabricantes de paneles a tomar una decisión correcta e informada.
Esta es la primera pregunta fundamental. Dibuje o revise el diagrama unifilar del sistema.Pregunte: ¿Es este panel el PRIMER punto de conexión después del medidor de servicios públicos o el secundario del transformador?
Nuestra nota:Este paso parece básico, pero la mala aplicación aquí es una violación común del código. Hemos visto proyectos retrasados porque se instaló un panel MLO donde se requería equipo de servicio. Nuestra documentación para Panelboard Lugs siempre aclara su uso previsto en equipos SUSE o que no sean SUSE.
Las enmiendas locales al NEC y las reglas específicas de las compañías de servicios públicos pueden anular las pautas generales.
Nuestro papel:Nos aseguramos de que nuestros terminales de panel para aplicaciones MLO y MBL tengan las certificaciones UL necesarias (UL 486, UL 67) que son reconocidas universalmente por las autoridades competentes, eliminando una variable de su lista de verificación de cumplimiento.
Más allá de los mínimos del código, considere los factores humanos de operación y mantenimiento del sistema.
Analice el costo total de instalación, no solo el precio de los componentes.
Nuestro apoyo:Una vez que haya hecho su elección, nuestro equipo en Wenzhou Kangshuai Electronic Co., Ltd. puede proporcionarle especificaciones precisas para las terminales de panel requeridas. Para un panel MLO, especificaremos el kit de terminales independiente con la ampacidad, rango de cables y estilo de montaje correctos. Para un panel MBL, proporcionaremos el conjunto de interruptor principal integrado o los componentes de orejeta específicos para la unidad de interruptor principal. Nuestro objetivo es hacer que la especificación final del componente sea la parte más sencilla de su proceso de toma de decisiones, respaldada por nuestra fabricación confiable y nuestros datos técnicos expertos.

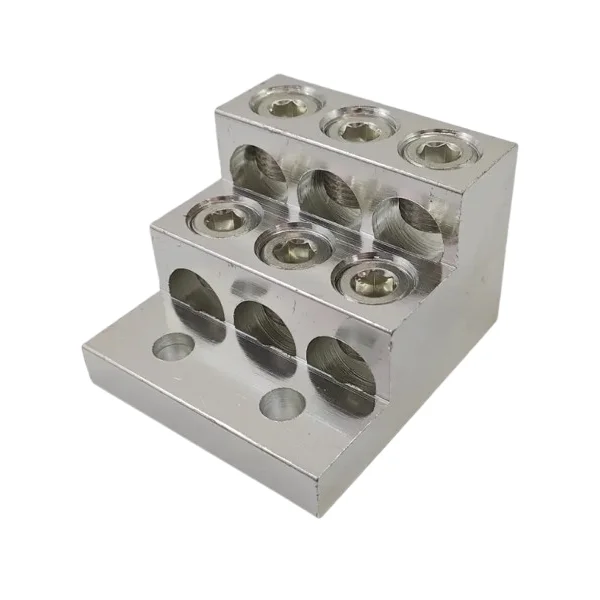

Ya sea para aplicaciones MLO o de interruptor principal, las orejetas mismas deben especificarse con precisión. EnWenzhou Kangshuai Electronic Co., Ltd., fabricamosTerminales para panelesa estándares exigentes, y aconsejamos a nuestros clientes que siempre verifiquen los siguientes parámetros.
Proporcionar especificaciones detalladas y precisas para nuestrosTerminales para paneleses una parte fundamental de nuestro servicio. Garantiza compatibilidad, seguridad y confiabilidad a largo plazo para cada panel construido con nuestros componentes.
En resumen, la diferencia entre terminales principales y terminales del disyuntor principal está definida por la arquitectura del sistema.Solo terminales principales (MLO)Los paneles son puntos de conexión para la distribución aguas abajo, que dependen de una desconexión externa y protección contra sobrecorriente.Terminal del disyuntor principal (MBL)Los paneles incorporan esa protección crítica y se desconectan dentro del gabinete, lo que los hace adecuados como equipo de servicio. La elección depende del papel del panel en el sistema eléctrico general. Como fabricante líder,Wenzhou Kangshuai Electronic Co., Ltd.suministra alta calidad, confiableTerminales para panelespara ambas configuraciones. Nuestra experiencia garantiza que, ya sea que esté construyendo un panel principal o un panel secundario, los puntos de conexión (el corazón mismo de la distribución de energía) estén diseñados para brindar la máxima seguridad, durabilidad y rendimiento. Respaldamos cada terminal que sale de nuestra fábrica, sabiendo que es un componente clave en un sistema eléctrico seguro y eficiente.
¿Listo para especificar las orejetas adecuadas para su proyecto?No dejes la conectividad al azar.Contacta con los expertosVisite Wenzhou Kangshuai Electronic Co., Ltd. hoy para obtener catálogos de productos detallados, hojas de datos técnicos y asistencia personalizada para seleccionar las orejetas de panel perfectas para sus aplicaciones de orejeta principal o interruptor principal. Nuestro equipo está aquí para garantizar que sus diseños cumplan con el código y estén diseñados para durar. Solicite una cotización o consulta ahora.
P: ¿Puedo agregar un disyuntor principal a un panel de solo terminal principal?
A:Generalmente no. Los paneles Main Lug Only se fabrican y listan con una estructura de bus específica que no está diseñada para aceptar la adición de un disyuntor principal internamente. El gabinete tampoco está configurado para ello. Para lograr esto, necesitaría reemplazar todo el panel con un tipo de disyuntor principal o instalar un disyuntor de desconexión externo aguas arriba, lo que esencialmente mantiene el panel como un MLO alimentado desde ese nuevo disyuntor. Consulte siempre con un electricista cualificado y las instrucciones del fabricante del panel.
P: ¿Qué es más seguro, una orejeta principal o un panel de interruptores principal?
A:La seguridad depende de la correcta aplicación e instalación. Un panel de disyuntores principal proporciona una desconexión clara e inmediata en la ubicación del panel, lo cual es un beneficio de seguridad para mantenimiento y emergencias. Sin embargo, un panel MLO alimentado desde un disyuntor aguas arriba ubicado y del tamaño adecuado es igualmente seguro desde el punto de vista de la protección contra sobrecorriente. El riesgo potencial de seguridad surge si la desconexión aguas arriba no es fácilmente accesible o está etiquetada incorrectamente.
P: ¿Cómo sé si mi panel actual es MLO o tiene un disyuntor principal?
A:Abra la puerta del panel (de forma segura y solo si está calificado). Mire la parte superior del panel por donde entran los cables de servicio. Si ve un interruptor o disyuntor grande y único en el que todos los demás disyuntores están agrupados debajo y está etiquetado como "Principal", tiene un panel de disyuntores principal. Si solo ve un conjunto de terminales grandes con cables pesados conectados y ningún interruptor encima de los disyuntores derivados, es probable que se trate de un panel MLO. La cubierta del panel también debe estar marcada como "Solo terminal principal" si es un MLO.
P: ¿Un panel de interruptores principal también tiene orejetas principales?
A:Sí, técnicamente. En un panel de interruptor principal, los conductores de servicio entrantes se conectan a terminales que forman parte del propio conjunto de interruptor principal. Estas son las orejetas del "lado de línea" del interruptor principal. Entonces, tiene orejetas del interruptor principal. El término "orejas principales" normalmente se reserva para las orejetas independientes que se encuentran en un panel MLO.
P: ¿Las orejetas en sí son diferentes entre los paneles MLO y MBL?
A:Pueden serlo. Si bien ambos deben estar clasificados para el amperaje del sistema, los terminales MLO suelen ser componentes independientes atornillados al autobús. Las orejetas del interruptor principal están integradas en la carcasa y el diseño del interruptor. Los estándares de materiales y rendimiento son igualmente altos, pero su forma física y montaje son específicos de su aplicación. En nuestra fábrica fabricamos ambos tipos para cubrir las distintas demandas mecánicas y térmicas de sus respectivas instalaciones.
